磨盘基体的设计方法:

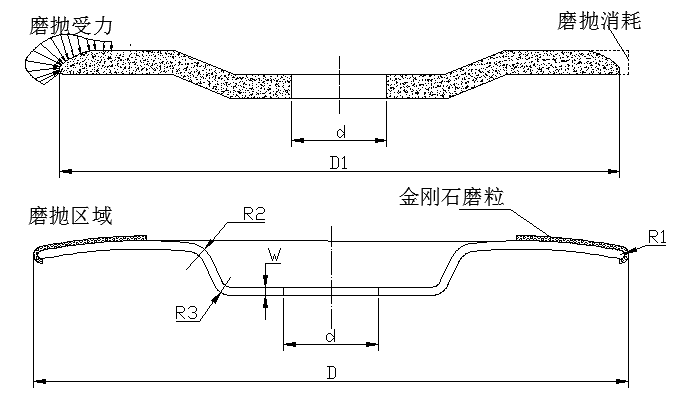

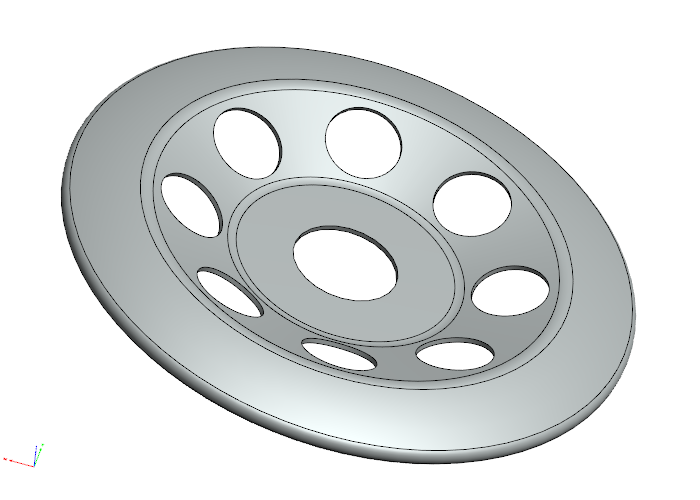

(1)将树脂砂轮片进行磨抛,磨损到中期后对其进行三维测绘; (2)利用三维建模软件SolidWorks或者CAD软件结合树脂砂轮片磨损外形进行建模; (3)对基体外形进行修整,利用ANSYS仿真软件模拟磨抛状态下磨盘受力状态,分析其应力分布,基于仿真结果得到基体外形基本参数;确定磨盘厚度、弯角半径等参数; (4)结合材料选择、磨抛参数、钎焊工艺等对基体结构的影响,确定基体加工工艺; (5)利用制备的磨盘进行磨抛测试,根据结果修改模型,直到得到最佳形貌。
