基于 sp²–sp³ 化学键合的全碳复合材料技术平台。通过纳米金刚石表面石墨化作为"钎料"，实现金刚石（sp³）与石墨/碳纤维（sp²）的化学键合，构建三维全碳网络结构。可拓展至热管理、固态电池、超导材料等多个前沿领域。
突破传统材料组合界面的物理接触限制，通过化学键合实现碳材料间的原子级连接
上表为设计预期，并对照行业公开数据；具体参数随应用场景调整。
| 维度 | 金刚石-铜 (Cu-based) | 金刚石-碳化硅 (SiC-based) | ToSpike 全碳体系 (sp²–sp³) | 设计预期 |
|---|---|---|---|---|
| 界面结合力 | 物理浸润/微机械嵌合 | 反应烧结层 (脆性) | 原子级共价键合 (强韧) | 解决长期热循环下的分层隐患 |
| 声子输运效率 | 40%-60% (电子为主) | 60%-75% | > 90% (同质声子耦合) | 突破异质界面热阻瓶颈 |
| 热导率 (TC) | 450–600 W/m·K | 500–700 W/m·K | 500–1000+ W/m·K（设计目标） | 面向下一代 AI 芯片散热需求 |
| 密度 (g/cm³) | 6 (较重) | ~3.2 (中等) | 2.5 (超轻) | 密度低于金属体系，适合空天/移动端 |
| 热机械可靠性 | 易产生永久变形 | 易发生脆性断裂 | 高模量+韧性骨架 | 极端振动/热冲击下保持稳定 |
| 二次加工性能 | 易加工但污染环境 | 极难，需精密超硬加工 | 良好，支持复杂形状成型 | 降低终端组件的综合制造成本 |
| 热膨胀匹配 | 较差 (金属驱动) | 良好 (陶瓷驱动) | 可程序化调控 | 保护昂贵芯片不受热应力损坏 |
| 功能扩展性 | 单一导热 | 导热+电绝缘 | 导热+电化学活性 | 可作为结构-功能一体化组件 |
上表为设计预期，并对照行业公开数据；具体参数随应用场景调整。
在惰性或还原气氛下，纳米金刚石表面（外壳1-3nm）可发生石墨化转变，形成薄层石墨化"软壳"。这层软壳具有 sp² 杂化特征，能够与其他碳材料的 sp² 结构形成共价键连接。
石墨化外壳中的 sp² 碳原子与石墨烯、碳纤维、碳纳米管等 sp² 碳材料在高温下发生碳原子扩散与重排，形成 C-C 共价键连接，实现金刚石与碳材料的原子级化学键合。

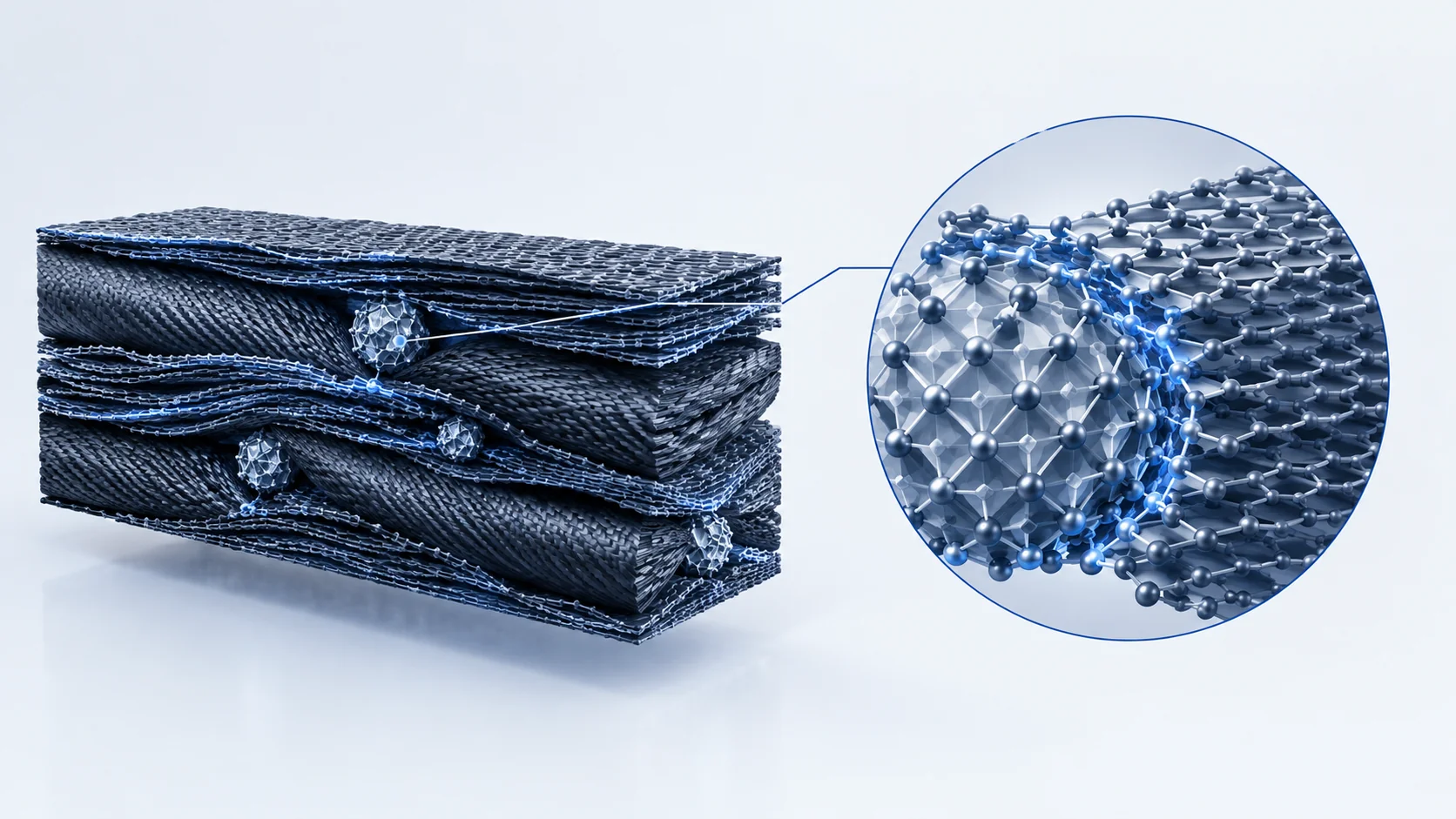

通过合理设计金刚石颗粒与 sp² 碳材料的配比和空间分布，构建出 sp²–sp³ 互连的三维碳网络结构，兼具金刚石的高硬度、高导热特性与石墨/碳纤维的导电、柔性特性。
无金属相，避免金属热膨胀失配、电化学腐蚀等问题。轻质、高强度、化学稳定性优异。
C-C 共价键连接，界面结合强度优于物理接触或弱范德华力。导热、导电通道连续，无界面热阻/电阻。
通过调整金刚石粒度、含量、sp² 材料种类（石墨烯、碳纤维、碳管），可实现导热、导电、力学性能的灵活定制。
同一技术原理可拓展至多个领域：高导热材料、固态电池负极、粒子电极、超导材料等，均具有探索应用潜力。
基于 sp²–sp³ 平台技术的多领域应用潜力
将纳米金刚石在惰性气氛或真空中加热至一定温度，控制时间使表面特定厚度发生石墨化转变，形成石墨化外壳。核心保持金刚石结构。
将石墨化纳米金刚石与石墨烯片、碳纤维、碳纳米管等 sp² 碳材料按设计比例混合。可采用溶液分散、机械混合或层层组装等方法，确保均匀分布。
在真空或惰性气氛热压炉中，升温至特定温度，施加一定压力，进行保温。石墨化外壳与 sp² 碳材料发生碳原子扩散，形成C-C共价键连接。
控制冷却至室温，获得 sp²–sp³ 互连的全碳复合材料整体。可根据应用需求进行切割、打磨、造孔、功能化修饰等后处理。对于固态电池应用，需进一步刻蚀造孔剂形成多孔结构。
完整的知识产权保护与技术储备
详细描述了纳米金刚石表面石墨化、与石墨烯/碳纤维混合、高温压力烧结的完整工艺。覆盖热管理材料应用的各种实施例。
利用金刚石的低温催化效应，在低于传统石墨化温度下实现 sp² 碳网络的三维共价键连接，由此制得的柔性复合材料旨在提升导电/导热性能和机械增强效率。
专门针对固态电池负极应用的多孔sp²–sp³结构设计，包括造孔剂选择、孔隙率控制、电化学性能优化等关键技术。
基于sp²–sp³骨架的全固态电池一体化设计方案，实现正极、负极、隔膜的一体化共烧结制备，意在简化工艺。
重点描述高压力条件下形成的内应力结构，以及可能的超导特性。覆盖高端功能材料与前沿研究方向。
5–10年技术储备，多领域应用前景
